Neue Hochleistungsdichtungen für Klappenventile

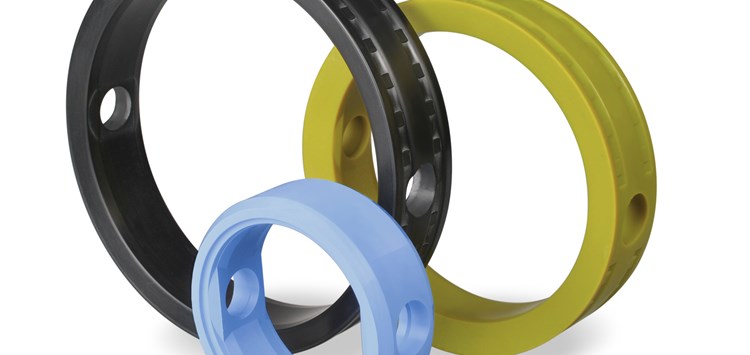

Neue Hochleistungsklappendichtungen für die Prozessindustrie (Bild: Freudenberg Sealing Technologies GmbH & Co. KG)

23.11.2020 Neue Hochleistungsdichtungen für Klappenventile

Ventile für die Prozessindustrie müssen besonders hohen Anforderungen im Hinblick auf Hygienic Design, branchenspezifische Freigaben und Beständigkeit gegen CIP-/SIP-Medien genügen. Freudenberg Sealing Technologies hat vor diesem Hintergrund gemeinsam mit einem französischen Kunden eine neue Serie von Hochleistungsdichtungen für Klappenventile entwickelt.

Die Firma Definox stellt Ventile und Edelstahlausrüstungen für die Prozessindustrie her und ist vorwiegend auf die Produktion von Komponenten für Prozesse der Lebensmittel-, Getränke-, Pharma-, Kosmetik- und Tiernahrungsindustrie spezialisiert. Für die Entwicklung einer neuen Serie von Hochleistungsklappenventilen benötigte man eine auf die Ventilkonstruktion optimierte kundenspezifische Dichtungslösung. Ziel war es, eine Kombination aus kompromissloser Dichtheit, einfacher Montage, totraumfreier Dichtungsgeometrie und verschleißfestem Werkstoff zu finden. In einer ersten Phase führte Freudenberg umfangreiche Validierungstests der neuen Klappendichtung auf dem hauseigenen Prüfstand durch. Hierfür wurden Dichtungen in drei Referenzabmessungen unter realen Bedingungen in original Definox-Ventilen geprüft. Die Ergebnisse der Langzeituntersuchungen ließen sich im Anschluss auf andere Dichtungsabmessungen übertragen. Diese Vorgehensweise liefert belastbare Aussagen über die Dichtungseigenschafen und spart gleichzeitig Zeit und Kosten im Entwicklungsprozess.

Das Resultat der Zusammenarbeit ist eine neue Klappendichtung, deren Zusammenspiel aus verschleißfesten Werkstoffen und neuem Design maßgeschneidert auf die Anforderungen der Prozessindustrie ist. Klappendichtungen sollen sich mit geringem Kraftaufwand schließen und im geschlossenen Zustand eine hohe Verpressung aufweisen, damit die Dichtfunktion gewährleistet ist. Zudem muss die Dichtungsgeometrie totraum- und hinterwanderungsfrei ausgelegt sein, um Hygienic-Design-Anforderungen zu entsprechen. Die neue Dichtungslösung von Freudenberg Sealing Technologies zeichnet sich durch eine sehr gute Druckbeständigkeit und ein extrem niedriges Drehmoment aus.  Die Druckstandfestigkeit bleibt auch noch nach vielen Schaltungen erhalten. Diese Eigenschaften erlauben eine lange Lebensdauer und hohe Verlässlichkeit auch unter herausfordernden Einsatzbedingungen.

Mit den neuen, auf die speziellen Anforderungen hin maßgeschneiderten Hochleistungsklappendichtungen konnte der Anwender überzeugt werden. Ein Ergebnis: Freudenberg wurde mit dem sukzessiven Austausch der Dichtungen bestehender Ventiltypen beauftragt. Die Serie von Klappenventilen mit verschiedenen Abmessungen ist in den drei FDA- und EU (VO) 1935/2004-konformen Werkstoffen 75 EPDM 253356, 75 Fluoroprene® XP 41 und 75 HNBR 254067 erhältlich. 75 Fluoroprene® XP 41 ist zusätzlich nach USP Chapter 88 bei 121 °C in vivo getestet und nach Class VI zertifiziert, erfüllt die 3-A® Sanitary Standards sowie die Regularien nach BNIC (Bureau National Interprofessionnel du Cognac).
