30.07.2019 Lösungen für funktionsintegrierte Oberflächen

Anhand einer Reihe herausfordernder Branchenanwendungen zeigt ENGEL AUSTRIA auf der K 2019 wie verschiedene Perspektiven technologisch unterstützt werden können.

Für die Automobilindustrie geht es dabei u.a. um funktionsintegrierte Oberflächen und die Lichttechnik. So hat das Unternehmen mit foilmelt und clearmelt bewährte Technologien im Programm, die sowohl für die Verarbeitung von Design- als auch funktionalen Folien Einsatz finden. Diese können vor allem beim autonomen Fahren eine wichtige Rolle spielen. Zum einen wird sich beim autonomen Fahren der Innenraum verändern, er wird wohnlicher, Bedienelemente verschwinden unter hochwertigen Oberflächen. Zum anderen erfordert das autonome Fahren eine völlig neue Sensorik, die sich unauffällig ins Design einfügt. In beiden Fällen sind Folienanwendungen immer öfter die bevorzugte Fertigungslösung. Zwei Anwendungen von ENGEL machen auf der K 2019 das breite Spektrum an Möglichkeiten deutlich.

Mit der Herstellung unterschiedlich dekorierter, dreidimensional komplexer Musterteile auf einer victory 1060/300 Spritzgießmaschine mit integriertem viper 20 Linearroboter demonstriert ENGEL die hohe Flexibilität des serienreifen Rolle-zu-Rolle-IMD-Verfahrens. Die gemeinsame Entwicklung der Systempartner ENGEL, Leonhard Kurz, Schöfer und Isosport Verbundbauteile ermöglichen es, im schnellen Wechsel die unterschiedlichsten Oberflächensysteme im One-Step-Prozess von Rolle zu Rolle im Werkzeug thermozuformen, zu hinterspritzen und auszustanzen.

Dabei gibt es ein breites Spektrum an möglichen Materialkombinationen. Es lassen sich sowohl mehrschichtige Foliensysteme mit Lackoberfläche als auch strukturierte, hinterleuchtbare und darüber hinaus mit kapazitiver Elektronik funktionalisierte Folien verarbeiten. Für einen Wechsel des Dekors, der Struktur und der Funktionalität muss lediglich die Rolle, nicht aber das Werkzeug getauscht werden. Zum Hinterspritzen kommen neben den typischen Materialien wie ABS, PC oder PC/ABS auch PP sowie Rezyklate in Frage. Während der K Messe mischt ENGEL rezykliertes Material zu. Es handelt sich dabei um Produktionsabfälle, die mitsamt der Folie geschreddert wurden.

Zur K 2019 hat das Unternehmen auch den Integrationsgrad der foilmelt-Technologie erneut gesteigert. Der Konturbeschnitt findet direkt im Werkzeug statt. Damit wird keine externe Laserstation mehr benötigt. Es entfällt ein kompletter Arbeitsschritt.

Eine zweite Folienanwendung (IMD PUR) präsentiert ENGEL am Messestand seines Partners Leonhard Kurz in Halle 5 (Stand A19). Dort werden auf einer duo 2460/900 Spritzgießmaschine mit easix Knickarmroboter im ENGEL clearmelt-Prozess Frontpanelen nachempfundene Musterteile, die den neuen Sensorikanforderungen entsprechen, produziert. Im clearmelt-Verfahren wird die Oberfläche mit einer Deckschicht aus Polyurethan veredelt, die sich vor allem im Exterieur-Bereich mit einem hohen Glanzgrad in Verbindung mit einer sehr guten Kratzfestigkeit auszeichnet. Abhängig von den Stückzahlen und den Gegebenheiten im Spritzgießbetrieb finden die Thermoplast- und die PUR-Verarbeitung entweder sequenziell oder parallel zueinander mittels Wendeplatte statt.

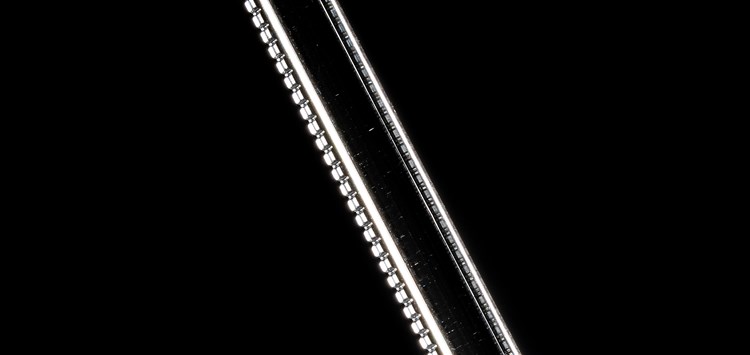

LED erobern im Fahrzeug immer mehr Anwendungsbereiche und werden zunehmend als differenzierende Designelemente eingesetzt. Damit steigt die geometrische Varianz, was die Hersteller der Lichtleiter vor neue Herausforderungen stellt. Um auch bei komplexen Geometrien und langen Strukturen – zum Beispiel zur Konturenbeleuchtung – eine hohe Lichtausbeute sicherzustellen, hat ENGEL gezielt für die Verarbeitung von PMMA einen neuen Plastifizierprozess entwickelt. Dieser erhöht die Homogenität und Reinheit der Schmelze und eröffnet damit den Lichtdesignern neue Freiheiten.

Schon feinste, mit den Augen nicht sichtbare Gelbfärbungen verringern die Lichtintensität. Indem ENGEL die thermische Belastung reduziert und unter Luftausschluss arbeitet, können auch bei LED-Geometrien mit langen Fließwegen Materialschädigungen minimiert werden. Das Ergebnis sind Lichtleiter höchster Reinheit, was LEDs mit noch längeren und komplizierteren Strukturen ermöglicht.

Um das Potenzial deutlich zu machen, kommt während der K 2019 eine vollelektrische und holmlose e-motion 310/120 TL Spritzgießmaschine zum Einsatz. ENGEL hat gemeinsam mit seinen Entwicklungspartnern INglass und HRSflow verschiedene Anspritzsysteme mit elektrisch betätigten Nadelverschlüssen getestet und präsentiert eine in jeder Hinsicht optimierte Lösung.
