Dosiertechnik für das weltweit erste Solarfaltdach

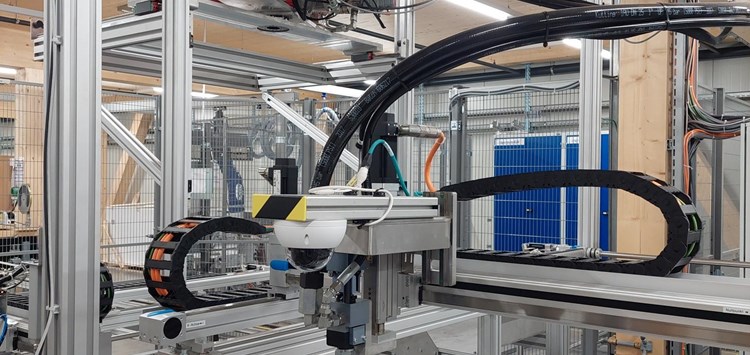

Automatisierte Anlage für Schweizer Start-up dhp technology (Bild: Dopag)

14.12.2021 Dosiertechnik für das weltweit erste Solarfaltdach

Um die Fläche von Parkplätzen, Logistikflächen und Abwasserreinigungsanlagen sinnvoll zu nutzen, entwickelte das Schweizer Start-up dhp technology das weltweit erste Solarfaltdach. Hergestellt werden die einzelnen Module mit Dosiertechnik von Dopag.

Entwickelt wurde das weltweit erste, patentierte Solarfaltdach mit dem Namen Horizon von der dhp technology AG. Die Parkplatz-Überdachung ist eines der neusten Projekte des jungen Schweizer Unternehmens mit Sitz in Zizers im Kanton Graubünden. Begonnen hat alles mit der Überdachung von Abwasserreinigungsanlagen. Hier wurde 2018 die Anlage in der Abwasserreinigungsanlage der Stadt Chur in Betrieb genommen. Es war die weltweit erste Anlage dieser Art. Mit einer Fläche von 6.400 m2 deckt das Solarfaltdach 20% des Stromverbrauchs der energieintensiven Abwasserreinigungsanlage. Der Vorteil: Die gesamte Anlage ist weiterhin frei zugänglich, das Solarfaltdach spendet bei notwendigen Sanierungsarbeiten im Sommer Schatten und reduziert das Algenwachstum.

Das Solarfaltdach verfügt über eine Systemsteuerung mit einem integrierten Meteo-Algorithmus. In Kombination mit Daten, die eine auf der Anlage montierte Wetterstation erhebt, werden die Module auseinandergefaltet oder bei ungünstiger Witterung zusammengefaltet und in eine Garage gefahren. Mit der Geschäftsidee besetzen die beiden Geschäftsführer Andreas Hügli und Gian Andri Diem eine Nische am Markt. Das Leichtbausystem besteht aus einer verzinkten Tragkonstruktion und dem an Tragseilen hängenden Dach aus Solarmodulen. Für die Fertigung der einzelnen Solarmodule wurde das eldomix Dosier- und Mischsystem von Dopag in die Produktionslinie integriert. Es dosiert und mischt einen 2K-Klebstoff, mit dem die dünnen Photovoltaik-Module aus Kunststoff mit einem Metallrahmen verklebt werden. Der Materialauftrag erfolgt vollautomatisiert. Anschließend werden die einzelnen Module zu einer zusammenhängenden Faltdachgruppe endmontiert. Bereits in der Prototypenfertigung hat das Unternehmen mit einer Leihanlage von Dopag gearbeitet.

Die eldomix fördert die beiden Komponenten mit zwei Zahnrad-Dosierpumpen. Diese werden von Drehstrom-Asynchronmotoren angetrieben und verfügen über eine hohe Dosiergenauigkeit. Die Materialzuführung erfolgt über zwei Behälterpumpen direkt aus dem Originalgebinde. Generell eignet sich die eldomix für das Verarbeiten von nieder- bis mittelviskosen mehrkomponentigen Materialien auf Basis von Polyurethan, Epoxid oder Silikon. Das Material wird über ein statisches Mischsystem homogen vermischt. Das Mischungsverhältnis und die Austragsmenge sind variabel. Der Materialaustrag kann schussweise oder kontinuierlich über ein Auslassventil erfolgen.

Somit können die Photovoltaik-Module sicher und zuverlässig mit dem Metallrahmen verklebt und zu einem qualitativ hochwertigen Solarfaltdach endmontiert werden. Mit ihrer Idee konnten Andreas Hügli und Gian Andri Diem überzeugen. Die Produktionslinie ist ausgelastet und es werden in Kürze weitere Solarfaltdach- Anlagen in der Schweiz und in Deutschland folgen.
