Systemlösung für Bandagierprozesse

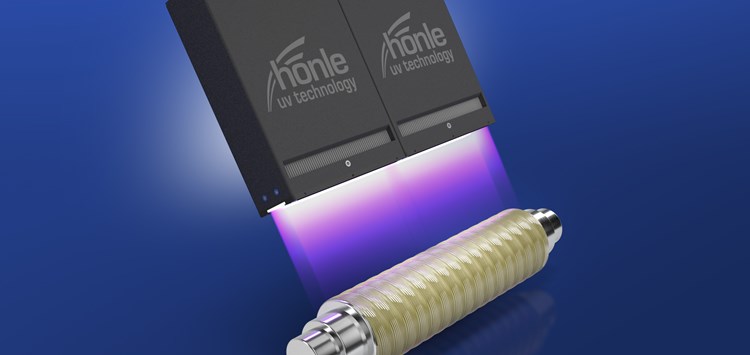

Die Wicklung eines mit Vitralit® UD 1405 getränkten Rotors wird unter UV-LED-Licht ausgehärtet (Bild: Panacol)

08.10.2020 Systemlösung für Bandagierprozesse

Mit dem neuen Klebstoff Vitralit® UD 1405 hat Panacol ein Klebsystem für die Faserwickeltechnik entwickelt: Mit dem UV-Klebstoff können Bauteile wie Rotoren für E-Motoren und Hochspannungsableiter faserverstärkt umwickelt und diese Wicklungen dann mit UV-Licht ausgehärtet werden.

Dieser  Bandagierprozess ist  platz- und zeitsparend und führt dadurch zu deutlichen Kosteneinsparungen. Das lösemittelfreie 1K-Epoxidharz Vitralit® UD 1405  ist transparent und kann durch UV/VIS-Strahlung ausgehärtet, sowie thermisch nachgehärtet werden. Aufgrund seiner niedrigen Viskosität verfügt der Klebstoff über sehr gute Benetzungseigenschaften. Dadurch können Rovings, z.B. aus GFK oder CFK, zunächst im Klebstoffbad getränkt, dann auf den Rotor oder jeweiligen Zylinder gewickelt und anschließend mit UV- oder sichtbarem Licht ausgehärtet werden. Vitralit® UD 1405 lässt sich unter UV-Licht im Wellenlängenbereich von 365 nm oder mit sichtbarem Licht bei 405 nm in kürzester Zeit aushärten. Abhängig von Fasermaterial und Wellenlänge können Schichtdicken von mehreren Millimetern ausschließlich durch UV-Härtung realisiert werden. Tiefere Schichten, die durch unzureichende Transmission des Faserwerkstoffs vom UV-Licht nicht erreicht werden, können nach der UV-Härtung in kürzester Zeit thermisch nachgehärtet werden.

Für die UV-Härtung bei Bandagierprozessen geeignet ist die LED Powerline AC/IC 820 HP von Hönle. Mit Intensitäten von bis zu 16.000 mW/cm² sorgt der LED-Strahler für eine sehr schnelle Aushärtung. Sein Lichtaustrittsfenster beträgt, je nach Bedarf, 82 mm x 20 mm oder 122 mm x 20 mm und kann durch das Aneinanderreihen mehrerer Module lückenlos verlängert werden. Bei der Entwicklung der LED Powerline AC/IC 820 HP wurde speziell auf eine schlanke Bauform geachtet. Damit eignet sich das System für den Einsatz in beengten Platzverhältnissen, wie z.B. beim Aushärten während des Bandagierens. Die Versorgung und Ansteuerung der LED Powerline AC/IC 820 HP erfolgt entweder über die optional erhältliche LED powerdrive IC als Plug&Play-Lösung oder über ein externes Netzteil und kundenseitige Ansteuerung der Schnittstelle – eine Lösung für die Integration in automatisierte Anlagen.

Nach der Aushärtung ist Vitralit® UD 1405 elektrisch isolierend, weist einen minimalen Schrumpf auf und bleibt bei Temperaturen von -40 °C bis 180 °C beständig. Eine Glasübergangstemperatur von > 130 °C sorgt für eine zuverlässige Performance auch unter dynamischer Belastung bei erhöhter Temperatur. Der Klebstoff eignet sich insbesondere für faserverstärkte Wicklungen auf Bauteilen wie Rotoren für E-Motoren, Magnet-Packs oder Hochspannungsableitern.
