Effizientes Dosieren und Optical Bonding

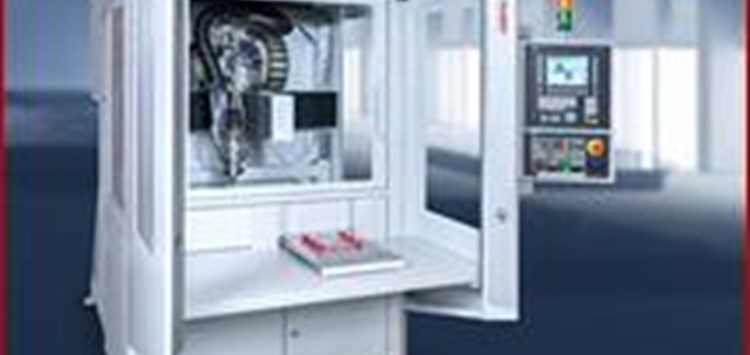

Kompaktdosieranlage DC-CNC800 (Bild: RAMPF Holding GmbH & Co. KG)

26.09.2018 Effizientes Dosieren und Optical Bonding

Auf der Bondexpo zeigt Rampf u.a. die Kompaktdosieranlage DC-CNC800. Sie verfügt über eine integrierte Materialaufbereitung und kann mit Kolben- oder Zahnradpumpen ausgestattet werden.

Für die modulare Steuerung stehen eine CNC Siemens-Sinumerik-Steuerung sowie Beckhoff-Steuerungstechnologie zur Verfügung. Ein weiteres Merkmal ist  die integrierte Prozessüberwachung zur Kontrolle von Drücken, Füllständen und Drehzahlen. Die DC-CNC800 kann mit einem HD-Spülmittelrückführsystem oder HD-Wasserspülung, anwendungsabhängigen Automatisierungseinrichtungen sowie dem Mischsystem MS-C für Dosierleistungen ab 0,1 g/s ausgestattet werden. Weitere Features sind standardisierte Bedienkonzepte für Schiebetisch, Rundschaltteller, Bandzuführung und Vakuumfasspressen. Aufgrund der großen Tanks können Kleingebinde komplett in einem Vorgang umgefüllt werden. Die Zugänglichkeit für Wartungsarbeiten zu den Kolben- und Zahnradpumpen sowie zur Steuerung ist optimal gestaltet.

Ein weiteres Thema ist das eigenentwickelte und in Teilen patentierte Optical-Bonding-Verfahren für den prozesssicheren, luftblasenfreien Auftrag von Bondingmaterialien auf Displays in den Bereichen Automotive, mobile Geräte, GPS, Industriemonitore, Navigationsgeräte und Wearables. Dabei wird die Bondingmasse unter Vakuum aufgetragen und die Bauteile werden unter Luftabschluss im Vakuum gefügt. Durch die Dünnschicht-Entgasungstechnologie der Einzelkomponenten ist die Verarbeitung hochevakuierter Bondingmaterialien möglich. So wird das Risiko minimiert, dass beim Füge- und Aushärteprozess Luftblasen eingeschlossen werden. Der Auftrag der Bondingmasse erfolgt mit der RAMPF-Vakuumdosieranlage DC-VAC. Die Anlage ist für die Verarbeitung von 1K- und 2K-Vergussmassen ausgelegt, verfügt serienmäßig über eine Vakuummaterialaufbereitung und ist mit einem dynamischen Mischsystem ausgestattet.

Die DC-VAC wird mit C-DS-Klebe- und Montageeinheiten, Robotersystemen, Fördersystemen sowie Prozesssteuerungssystemen zu einem vollautomatischen, kundenspezifischen Produktionssystem kombiniert. Zusätzlich zum Display-Fügeverfahren unter Vakuum beinhalten die von RAMPF konzipierten vollautomatischen Produktionssysteme alle Arbeitsschritte zum Handeln, Ausrichten und Verkleben der Displays mit dem Rahmen sowie eine abschließende Qualitätskontrolle.

Bondexpo: Halle 6 / Stand 6404
