Bohrungen einfach und sicher verschließen

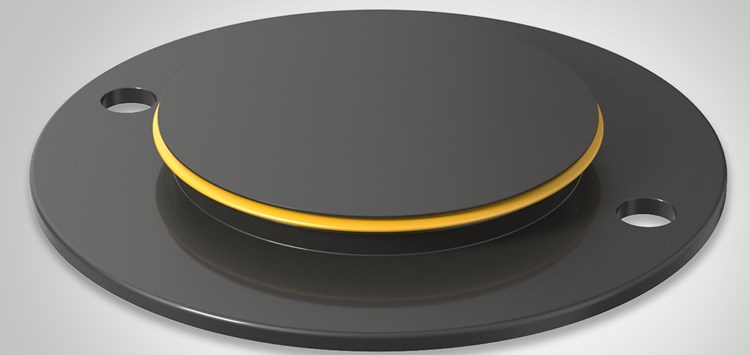

Roll2Seal® (Bild: Parker Hannifin GmbH)

05.04.2019 Bohrungen einfach und sicher verschließen

Mit Roll2Seal® stellt die Engineered Materials Group der Parker Hannifin Corporation eine neue Dichtungslösung zum einfachen und sicheren Verschluss von Bohrungen bei drucklosen Anwendungen vor.

Wenn Komponenten für eine spätere Montage weiterer Baugruppen bereits mit Bohrungen versehen wurden, diese jedoch dauerhaft oder vorübergehend – z.B. während des Transports oder für Probeläufe – sicher verschlossen werden sollen, steht der Konstrukteur oft vor einem Problem: Die Bohrung soll mit einem Deckel verschlossen werden, doch der umgebende Raum reicht für eine klassische Flanschdichtung nicht aus. Fehlt eine Einführschräge von 15 bis 20°, ist eine radiale Abdichtung zum Scheitern verurteilt, da die Dichtung den Montageversuch selbst bei angefaster oder gerundeter Bohrungskante nicht unbeschadet überstehen würde: Ein Teil der Dichtung würde dabei abgeschert. Nach dem Prinzip „Rollen statt Rutschen“ wurde dieses Problem nun gelöst: Die neuartige statische Roll2Seal®-Dichtung benötigt keine Einführschräge, kein Entgraten, ist selbstsichernd und bietet sowohl vorübergehenden als auch dauerhaften Schutz vor Schmutz und Nässe.

Sowohl die einmalige als auch die mehrmalige Montage und Demontage der Roll2Seal® sind denkbar einfach und dank Immunität der Dichtung gegen ungebrochene Kanten beschädigungsfrei zu bewerkstelligen: Statt die Dichtung an der Kante zerstörend einzuklemmen, lässt man sie einfach unbeschadet über die kritische Stelle rollen. Ermöglicht wird dies durch die dreieckförmige Geometrie im Zusammenwirken mit der speziellen Kontur des Dichtungssitzes am Deckel, der aufgrund des sich umkehrenden Einpresskraftverlaufs gegen Ende des Montagevorgangs bis zu einem hörbaren Anschlag in die Bohrung hineingezogen wird. Mithilfe der Finite-Elemente-Simulation kann die Geometrie an die jeweiligen Bohrungsdurchmesser angepasst werden. Die platz- und kostensparende Dichtung wird aus geeigneten Werkstoffen entsprechend der thermischen und mechanischen Anforderungen gefertigt. Das Dichtsystem, bestehend aus Kunststoff- bzw. Metalldeckel und Dichtung, ist auf Wunsch bereits vormontiert lieferbar.
