Neues Dichtungskonzept für Stoßdämpfer

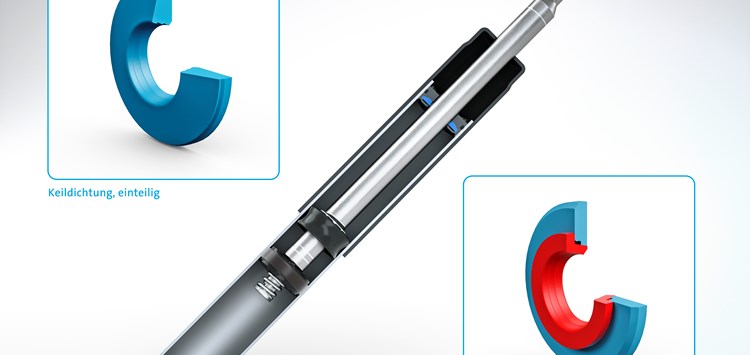

Das neue Keildichtungssystem ist bei einem namhaften Automobilhersteller in Serie (Bild: Freudenberg Sealing Technologies)

12.05.2020 Neues Dichtungskonzept für Stoßdämpfer

Ein neues Konstruktionskonzept von Freudenberg Sealing Technologies vereinfacht den Aufbau der Dichtung zwischen Gehäuse und Kolbenstange im Inneren des Dämpfers. Zudem reduziert die keilförmige Dichtung die entstehende Reibung und trägt so zu geringerem Verschleiß bei.

Heute sind hydraulische Stoßdämpfer üblich, bei denen sich ein Kolben in einem mit Öl gefüllten Gehäuse bewegt. Abhängig von der Konstruktion der Dämpfer unterscheidet man zwischen der einfacheren Zweirohr- und der aufwändigeren Einrohrtechnik. Für letztere sprechen eine höhere Dämpfleistung, eine bessere Ableitung der thermischen Energie sowie genauere Abstimmungsmöglichkeiten. Sie kommen insbesondere bei Premiumfahrzeugen, Sportwagen sowie SUVs, aber auch in Schneemobilen oder Motorrädern zum Einsatz. Bei Einrohrstoßdämpfern hat sich für die obere Abdichtung der Kolbenstange gegenüber dem Stoßdämpfergehäuse seit den 1970er-Jahren ein zweiteiliges System etabliert: Dabei hält ein mit dem Gehäuse verbundener Ring aus dem Werkstoff Acrylnitril-Butadien-Kautschuk (NBR) die dynamische Dichtung aus Fluorkautschuk (FKM) in ihrem Sitz. Drei Dichtlippen dichten zur Kolbenstange hin ab. Die erforderliche Lippenpressung realisiert der Haltering, indem er auf die Außenflanke der Dichtung drückt und sie dabei staucht.

Mit der Keildichtung wurde nun ein alternatives Dichtungskonzept für Einrohrstoßdämpfer entwickelt. Die keilförmige Konstruktion führt zu einem erheblich vereinfachten Aufbau der Dichtung, da sie den zusätzlichen Haltering des konventionellen zweiteiligen Systems überflüssig macht. Das erleichtert die Bauteillogistik und die Montage in der Stoßdämpferfertigung, denn es müssen weniger Bauteile vorgehalten, zusammengefügt und -gepresst werden. Zudem reduziert eine exakter verteilte Flächenpressung der Dichtlippen die Reibung zwischen Dichtung und Kolbenstange um bis zu 5%. Wie Rückmeldungen von Kundentests zeigen, spricht der Stoßdämpfer mit dem neuen Dichtungssystem auf Anregungen wie Stöße sehr feinfühlig an, was dem Handling des Fahrzeugs zugutekommt. Bei den anderen Eigenschaften liegt das Keilkonzept mindestens auf dem Niveau der konventionellen Dichtung, teilweise sogar darüber. So konnten die Ingenieure den zulässigen Temperaturbereich des Dichtungssystems um weitere 2 bis 4 °C nach unten verschieben.

Als Werkstoff der Dichtung verwendet man nach wie vor FKM. Das charakteristische und optisch auffällige Merkmal der Keildichtung ist die konische Kontur der Oberseite, mit der sich das Bauteil am Stoßdämpfergehäuse abstützt und die im Querschnitt zur namensgebenden keilartigen Form führt. Die eigentliche technische Entwicklung verbirgt sich in der Funktionsweise, mit der sie die Dichtwirkung gegenüber der Kolbenstange erreicht: Beim neuen Konzept baut der Öldruck im Inneren des Stoßdämpfers die Pressung der Dichtlippen auf. Der hohe hydraulische Druck – er reicht von rund 30 bar im Ruhezustand bis zu mehr als 150 bar bei dynamischer Beanspruchung – führt zu einer elastischen Verformung der Dichtung, die wiederum eine Auslängung der Dichtlippen bewirkt. Diese pressen sich gegen die Kolbenstange und dichten sie ab. Die für diesen Effekt erforderliche Kraftverteilung innerhalb der Dichtung erzielt man durch eine speziell angepasste Gestaltung der Dichtungsunterseite. Das entscheidende Kriterium ist dabei, in welcher Reihenfolge und bei welcher Kraft sich die drei Dichtlippen verformen: Zuerst muss die untere Dichtlippe die Ölfilmdicke kontrollieren, um Leckagen zu vermeiden und die Lebensdauer der Einheit zu maximieren. Die beiden anderen Dichtlippen folgen bei höherem Druck und tragen dazu bei, die Reibung der Einheit zu reduzieren und gleichzeitig die Dichtwirkung zu erhalten. Bei einem Druck im Dämpfer von mehr als 50 bar ist die maximale Dichtwirkung erreicht und die Pressung der drei Dichtlippen ungefähr gleich groß.

Sowohl bei der Entwicklung des Dichtungskonzepts als auch der Auswahl unterschiedlicher Dichtungswerkstoffe sowie bei der anwendungsspezifischen Applikation der Dichtung nutzt Freudenberg Sealing Technologies einen neuartigen virtuellen Entwicklungsprozess, bei dem moderne Finite-Elemente-Simulationsmethoden eng mit anderen Berechnungsverfahren verzahnt sind. Neue Dichtungen können so schnell und effizient entwickelt werden, ohne Prototypenbauteile erstellen zu müssen. Sind die Simulationen erfolgreich abgeschlossen, bauen die Ingenieure Testmuster für Prüfstandsuntersuchungen auf, um die Berechnungsergebnisse zu verifizieren.

Das neue Keildichtungssystem von Freudenberg Sealing Technologies ist nun bei einem namhaften Automobilhersteller in Serie. Parallel entwickelt das Unternehmen auch das herkömmliche zweiteilige Dichtungskonzept sukzessive weiter. Im Fokus stehen dabei vor allem neue Polymerwerkstoffe, die den Betriebstemperaturbereich der Dichtung weiter ausdehnen.
