Neuer Blockflansch minimiert Hygienerisiken

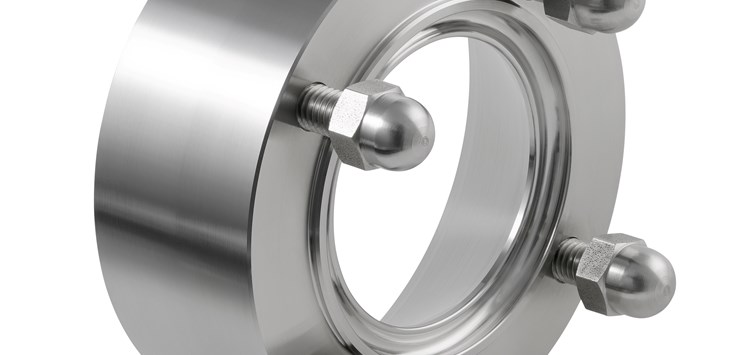

Der neue Blockflansch gemäß DIN 11864-2 mit bis zu 25 bar Druckfestigkeit (Bild: AWH)

04.04.2023 Neuer Blockflansch minimiert Hygienerisiken

Der neue Blockflansch mit O-Ring von AHW ist eine sterile Lösung gemäß DIN 11864-2 für Tankanschlüsse jeglicher Art. Durch seine Konstruktion minimiert er das Hygienerisiko durch undefinierte Verpressung der Dichtung.

Eine häufig in der Kosmetik- und Chemieindustrie verwendete Verbindung ist der Klemmflansch gemäß DIN 32676 Clampnorm. Wer die Klemmflanschverbindung allerdings kennt, der weiß auch, dass die Dichtung keiner definierten Verpressung unterliegt und deshalb ein Hygienerisiko darstellen kann. Werden die Schrauben einer solchen Clampverbindung zu fest angezogen, dann wandert die Dichtung ins Rohrinnere. Dies reduziert zunächst einmal den Querschnitt an der betroffenen Stelle und erzeugt Verwirbelungen, was den Durchfluss beeinträchtigt. Zudem entsteht an der Rückseite der Dichtung in solch einem Fall ein Strömungsschatten, der sich nur sehr schwer reinigen lässt. Je nach Produktmedium können dessen chemische Eigenschaften oder hohe Temperaturen zusätzlich zu einer Ausdehnung des Dichtungsmaterials führen, sodass sich das Problem weiter verschärft. Das bedeutet, dass die weltweit gültige DIN 32676 Clampnorm und die ISO 2852 die Hygieneanforderungen schon bei leichten Anwendungsfehlern überhaupt nicht mehr erfüllen.

Der neue AWH Connect 11864 Blockflansch soll dieses Dilemma nun aus dem Weg räumen. Denn die Besonderheit der genormten Sterilverbindung liegt in dem O-Ring, auf den AWH anstatt der bei Blockflanschen üblichen Flachdichtung mit großer Elastomer-Oberfläche zurückgreift. Der O-Ring liegt in einer passgenauen Schale, in der er sich bei Bedarf ein Stück weit nach hinten ausdehnen kann. Zusätzlich verhindert ein mechanischer Anschlag zwischen den Flanschen ein zu festes Anziehen der Schrauben. Aufgrund des Zusammenspiels der beiden Komponenten O-Ring und mechanischer Anschlag besteht keine Gefahr, dass die Dichtung ins Innere des Behälters oder Rohrs wandert. Der Dichtungsring liegt in jedem Fall korrekt und totraumfrei in seiner Nut.  Darüber hinaus ist der Blockflansch gemäß den Vorgaben der DIN 11864-2 besonders druckfest, sodass je nach Nennweite bis zu 25 bar beaufschlagt werden können.

Da man sich in puncto Hygiene, Druck und Temperatur an die Vorgaben der DIN 11864 gehalten hat, lag die größte Herausforderung bei der Entwicklung im Einschweißen in einen Behälter. Denn diese Art der Verbindung ist, insbesondere in der Dichtungskontur, sehr empfindlich und darf sich während des Schweißvorgangs keinesfalls durch einen zu hohen Wärmeeintrag verformen. Aus diesem Grund stellt man für den AWH Connect 11864 Blockflansch eine Schweißempfehlung bereit. Folgt man dieser, dann lässt sich die Sterilverbindung seitlich am Behälterzylinder, am Boden oder auch am Deckel einschweißen. Damit auch bei einer gewölbten Oberfläche keine „Deadspots“ entstehen und sich der zylindrische Blockflansch homogen einpasst, kann er mechanisch nachbearbeitet werden. So eignet er sich besonders gut für Tankanschlüsse. Generell lassen sich damit z.B. Rohrleitungen, Sensorik, Schaugläser, Sprühreiniger oder Leuchtkörper problemlos in die jeweiligen Systeme einbinden.

Standardmäßig führt der Hersteller den AWH Connect 11864 Blockflansch als verschraubbare Verbindung in drei Bauhöhen mit den passenden Innendurchmessern gemäß EN 10357 Serie A und C im Sortiment, wobei auf Wunsch auch andere Abmessungen möglich sind. Alle Ausführungen erfüllen die Hygieneanforderungen nach ASME-BPE, EHEDG und den 3-A Guidelines. Da die Biopharmazie i.d.R. feinere Oberflächen als z.B. die Lebensmittelbranche erfordert, wird die Oberflächengüte der produktberührenden Teile passend auf die Vorgaben der jeweiligen Anwendung hin ausgelegt. Für besonders aggressive Produktmedien wie Chloride, Sulfate, Natronlauge oder auch hochkonzentrierte künstliche Aromen ist die Flanschverbindung zudem in kundenspezifischen Sonderwerkstoffen erhältlich, darunter etwa Duplex-Stähle oder Nickelbasislegierungen.
