Anspruchsvolle LSR-Prozesse virtuell auslegen

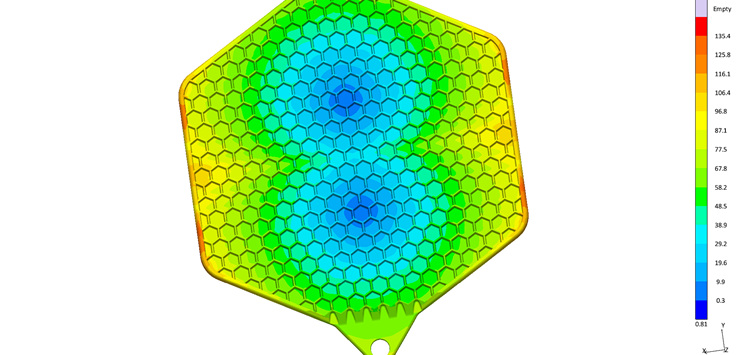

SIGMASOFT® Autonomous Optimization (Bild: SIGMA Engineering GmbH)

11.09.2019 Anspruchsvolle LSR-Prozesse virtuell auslegen

Auf der Fakuma zeigt die SIGMA Engineering GmbH die neuesten Anwendungen ihrer SIGMASOFT® Autonomous Optimization.  Mithilfe einer vollautomatischen Optimierung ermittelt die Software selbstständig die optimale Prozesskonfiguration, um ein vorgegebenes Ziel zu erreichen.

Das Potenzial der Technologie wurde im Rahmen eines gemeinsamen Projektes mit der Momentive Performance Materials GmbH, der EMDE MouldTec GmbH, der Wittmann Battenfeld GmbH und ACH solution GmbH zur Auslegung eines Topflappens aus LSR (Flüssigsilikon) genutzt. Dabei wurde die Simulation bereits ab dem Bauteildesign entwicklungsbegleitend eingesetzt und half im weiteren Verlauf bei der Beantwortung wichtiger Fragen, z.B. nach der optimalen Anbindung über den Kaltkanal oder dem passenden Heizpatronenkonzept für eine gleichmäßige Temperierung.

Der Topflappen ist mit einem Schussgewicht von 95 g und einer Fließweglänge von 135 mm bei einer überwiegend maximalen Wandstärke von 1 mm ein komplexes Bauteil. Eine gleichmäßige Bauteilfüllung ohne vorzeitiges Anvernetzen ist deshalb für die Bauteilqualität entscheidend. Aus diesem Grund wurden zunächst in einer virtuellen DoE die Anzahl und besten Positionen für die Kaltkanaldüsen ermittelt. Dabei lassen sich in einer einzigen Simulation beliebig viele Varianten berechnen und anhand vorab definierter Zielgrößen, z.B. Druckbedarf und Gefahr von Lufteinschlüssen, vergleichen und bewerten. Im weiteren Verlauf des Projektes wurden mithilfe von SIGMASOFT® Virtual Molding nicht nur die idealen Prozesseinstellungen ermittelt, sondern es wurde auch das Heizkonzept des Werkzeugs optimiert. Das Werkzeug wurde anschließend auf Basis der Berechnungsergebnisse von der EMDE MouldTec (Stand A4-4307) gebaut.

Auf der Fakuma erleben Interessierte am Stand der SIGMA nicht nur die komplette Auslegung und virtuelle Produktion, sondern können auf der Messe auch die reale Produktion des Topflappens verfolgen. Das laufende Werkzeug sehen Besucher am Stand A4-4307 von Momentive. Dort wird dieser aus Silopren LSR 2650 auf einer Smartpower 90/350 UNILOG B8 von Wittmann Battenfeld (Stand B1-1204) produziert, die auch das Handlingsystem zur Verfügung stellt. Werkzeug und Kaltkanalblock der Firma EMDE werden dabei mit einer Pumpe und Mischeinheit ACH „MaxiMix 2G“ von ACH solution (Stand A4-4307) kombiniert.

Fakuma: Halle A5, Stand 5105
