LED-UV-Aushärtung für präzises Kleben und Vergießen

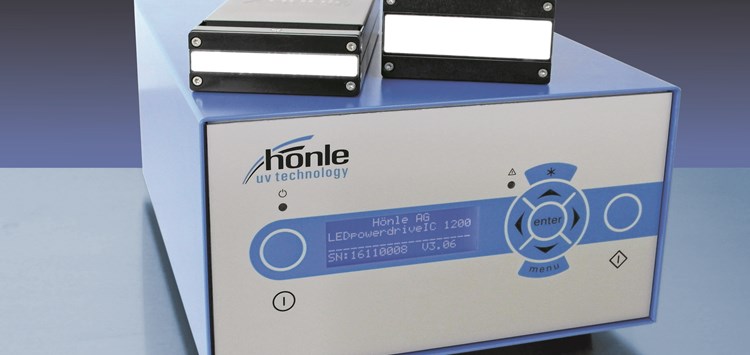

LED-Powerline-System für die schnelle und gleichmäßige Aushärtung von Flächen (Bild: Dr. Hönle AG)

12.08.2021 LED-UV-Aushärtung für präzises Kleben und Vergießen

Auf der diesjährigen Bondexpo zeigt die Dr. Hönle AG hochintensive LED-UV-Aushärtegeräte, die bei einer Vielzahl von Kleb- und Vergussanwendungen zum Einsatz kommen. Im Mittelpunkt stehen Härtungslösungen für Fertigungsprozesse in Medizintechnik und E-Mobilität.

Höchste Qualitätsansprüche bei Verklebungen sind in der Medizintechnik Standard. Hinzu kommen hohe Stückzahlen mit geringsten Taktzeiten. All das garantieren die UV-/LED-UV-Geräte von Hönle. Beim Needle Bonding kommt z.B. die LED Powerline LC zum Einsatz. Dieser  kompakte wassergekühlte Hochleistungs-LED-UV-Linienstrahler erreicht Intensitäten bis zu 25.000 mW/cm². Seine LED-Anordnung verspricht optimale Lichtverteilung. In Masse werden in der Medizintechnik auch Katheter produziert. Hier wird beim Fügen von Schlauchverbindungen häufig der hochintensive Punktstrahler bluepointLED eco eingesetzt.

Das Härten punktueller Verklebungen an Baugruppen, Sensoren, LED-Matrix-Scheinwerfern und Steckern wie auch die Trocknung von Vergussmassen, etwa zum Versiegeln von lasergeschweißten Nähten, wird mittels hochintensiver Punktstrahler in Sekundenschnelle erzielt. Bei flächigen Anwendungen, wie z.B. bei der Baugruppenmontage oder beim Aushärten von Displays, wird dies mithilfe von Flächenstrahlern erreicht. Hier kommt der luftgekühlte LED-Spot 100 HP IC zum Einsatz. Dank seiner LED-Anordnung und einer elektronischen Leistungsregelung gewährleistet er eine hochintensive, homogene Lichtverteilung. Der Lichtaustritt erfolgt durch ein Fenster von ca. 100 mm x 100 mm, die bestrahlte Fläche kann aber durch die Veränderung des Abstands noch erheblich vergrößert werden. Das optimierte Design des LED-Spots 100 HP IC erlaubt außerdem ein fast lückenloses Aneinanderreihen mehrerer Spots. Den Flächenstrahler gibt es in zwei Leistungsvarianten. Während die maximale Intensität der Basisversion bei 1.500 mW/cm² liegt, erreicht die Hochleistungsvariante LED Spot 100 HP IC im Maximum 3.000 mW/cm².

Prädestiniert für eine schnelle und gleichmäßige Aushärtung von Flächen ist auch der luftgekühlte Hochleistungs-LED-UV-Linienstrahler LED-Powerline AC/IC HP, der Intensitäten von bis zu 16.000 mW/cm² erreicht. Ein lückenloses Aneinanderreihen mehrerer Powerlines zur Vergrößerung der Bestrahlungsfläche ist möglich.

Die UV-LED-Aushärtegeräte sind in unterschiedlichen Wellenlängen verfügbar und lassen sich so auf das Transmissionsverhalten der zu fügenden Teile wie auf das Absorptionsverhalten des Klebstoffs oder der Vergussmasse adaptieren. Sie verfügen über eine LED-Ausfall-Erkennung sowie umfangreiche Überwachungsfunktionen und garantieren so höchste Prozesssicherheit. Insbesondere in vollautomatisierten Fertigungslinien lassen sich so reproduzierbare Ergebnisse und kürzeste Taktzeiten realisieren.

Bondexpo: Halle 5, Stand 5423 – Gemeinsam mit dem Tochterunternehmen Panacol-Elsosol werden hier Lösungen aus einer Hand gezeigt.
